Trong bối cảnh sản xuất điện tử ngày càng hiện đại hóa và hướng tới tự động hóa, việc thiết kế bảng mạch in (PCB – Printed Circuit Board) không chỉ dừng lại ở tính năng kỹ thuật mà còn cần phù hợp với yêu cầu của dây chuyền sản xuất tự động. Một thiết kế PCB hiệu quả không chỉ nâng cao hiệu suất lắp ráp mà còn giảm thiểu lỗi, tiết kiệm chi phí và rút ngắn thời gian sản xuất.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu những xu hướng thiết kế PCB hiện đại đang được ưa chuộng để đáp ứng tối đa yêu cầu của sản xuất tự động.

1. Giới Thiệu Về Thiết Kế PCB Trong Sản Xuất Tự Động

Thiết kế PCB là bước đầu tiên và cũng là yếu tố quan trọng ảnh hưởng đến toàn bộ quy trình sản xuất điện tử. Khi ngành công nghiệp chuyển mình sang tự động hóa, các bảng mạch phải được thiết kế sao cho tương thích với hệ thống máy móc như robot gắp linh kiện, máy hàn SMT, AOI (Automated Optical Inspection), SPI (Solder Paste Inspection), v.v. Thiết kế thông minh không chỉ giúp máy móc hoạt động chính xác hơn mà còn tăng tốc độ sản xuất, giảm rủi ro lỗi và giảm chi phí sửa chữa.

Thiết kế PCB

2. Các Xu Hướng Thiết Kế PCB Phù Hợp Với Sản Xuất Tự Động

2.1. Thiết Kế Tối Ưu Cho SMT (Surface-Mount Technology)

Công nghệ dán bề mặt SMT là trung tâm của sản xuất tự động hiện đại, do đó, thiết kế PCB cần phù hợp với đặc điểm của công nghệ này.

Lợi ích và ví dụ thực tế:

• Tăng mật độ linh kiện: Các thiết kế hiện đại ưu tiên bố trí linh kiện nhỏ gọn, hỗ trợ máy gắp linh kiện hoạt động hiệu quả. Ví dụ, bảng mạch trong điện thoại di động và smartwatch được thiết kế với mật độ cao, phù hợp hoàn hảo cho máy dán linh kiện tốc độ cao.

• Tối ưu pad hàn: Pad hàn được thiết kế đúng kích thước giúp máy in kem hàn và máy hàn reflow hoạt động chính xác, giảm thiểu lỗi hàn.

• Tránh bố trí linh kiện hai mặt không cần thiết: Giúp quy trình sản xuất chỉ cần một lần hàn reflow, tiết kiệm thời gian và chi phí.

2.2. Chuẩn Hóa Thiết Kế Cho AOI và SPI

Hệ thống kiểm tra quang học tự động AOI và kiểm tra kem hàn SPI là công cụ quan trọng trong dây chuyền tự động. Thiết kế PCB cần hỗ trợ các công cụ này để đạt hiệu quả kiểm tra cao nhất.

Lợi ích và ví dụ thực tế:

• Khoảng cách linh kiện phù hợp: Thiết kế đảm bảo khoảng cách giữa các linh kiện đủ rộng để camera AOI dễ dàng nhận diện lỗi. Ví dụ, các bảng mạch trong ô tô hay thiết bị y tế thường được thiết kế chuẩn IPC-A-610 nhằm tăng độ tin cậy trong kiểm tra tự động.

• Định hướng linh kiện thống nhất: Giúp hệ thống kiểm tra dễ phân tích hình ảnh, nâng cao tốc độ và độ chính xác.

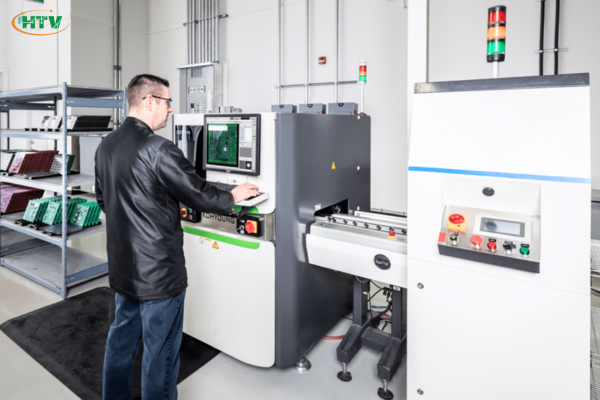

Chuẩn Hóa Thiết Kế Cho AOI và SPI

2.3. Tối Ưu Thiết Kế Cho Máy Hàn Sóng và Reflow

Trong các dây chuyền sản xuất tự động, việc thiết kế đúng định hướng luồng nhiệt và vị trí linh kiện giúp hạn chế lỗi trong quá trình hàn.

Ví dụ minh họa:

• Bo mạch được chia vùng nhiệt rõ ràng: Thiết kế phù hợp với profile nhiệt của máy hàn reflow, giảm thiểu lỗi hàn lạnh hoặc chảy quá mức.

• Vị trí linh kiện nặng hoặc đặc biệt được bố trí hợp lý: Tránh ảnh hưởng đến dòng chảy của thiếc hoặc độ bám dính trên băng tải.

2.4. Ứng Dụng Thiết Kế DFM (Design for Manufacturability)

DFM là phương pháp thiết kế tối ưu để dễ dàng sản xuất với hiệu quả cao.

Lợi ích và ứng dụng:

• Giảm lỗi sản xuất: Bằng cách áp dụng quy tắc thiết kế cho sản xuất (DRC), kỹ sư đảm bảo bảng mạch dễ kiểm tra và ít lỗi.

• Tiết kiệm chi phí và thời gian: Dễ dàng tương thích với các loại máy móc hiện có. Ví dụ, các công ty sản xuất bo mạch lớn như Jabil, Flex đều yêu cầu thiết kế PCB phải tuân thủ tiêu chuẩn DFM để đáp ứng quy trình sản xuất tự động.

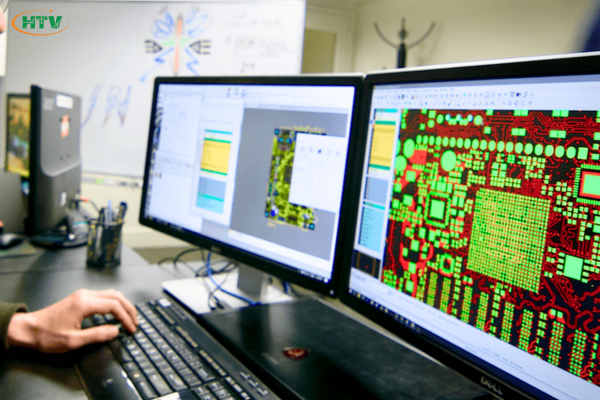

Ứng Dụng Thiết Kế DFM

3. Lợi Ích Của Việc Thiết Kế PCB Phù Hợp Với Sản Xuất Tự Động

3.1. Tăng Tốc Độ Sản Xuất

Khi thiết kế PCB tương thích hoàn toàn với máy móc tự động, dây chuyền sản xuất sẽ hoạt động mượt mà, không bị gián đoạn do lỗi thiết kế.
Ví dụ: Một nhà máy lắp ráp điện tử tại Việt Nam đã cải tiến thiết kế PCB để loại bỏ các linh kiện hai mặt, giúp tốc độ lắp ráp tăng 30%.

3..2. Giảm Tỷ Lệ Lỗi Và Hàng Lỗi

Thiết kế thông minh giảm thiểu lỗi như hàn sai, lệch linh kiện hay chạm mạch.
Ví dụ: Một công ty sản xuất bo mạch cho máy điều hòa đã giảm được 40% lỗi hàn sau khi cải tiến lại thiết kế pad hàn và khoảng cách linh kiện.

3.3. Tiết Kiệm Chi Phí Vận Hành

Việc thiết kế phù hợp với máy móc hiện có giúp doanh nghiệp không phải đầu tư thêm thiết bị, đồng thời giảm chi phí sửa chữa lỗi do thiết kế kém.
Ví dụ: Một nhà máy sản xuất thiết bị IoT đã tiết kiệm hơn 100 triệu đồng mỗi tháng nhờ tối ưu thiết kế cho sản xuất hàng loạt.

3.4. Tăng Tính Linh Hoạt Trong Quản Lý Chất Lượng

Thiết kế hỗ trợ kiểm tra tự động giúp doanh nghiệp dễ dàng phát hiện lỗi và truy vết nguồn gốc vấn đề nhanh chóng.
Ví dụ: Một doanh nghiệp cung cấp bo mạch cho thiết bị y tế sử dụng thiết kế hỗ trợ SPI và AOI đã kiểm soát chất lượng theo thời gian thực với độ chính xác cao.

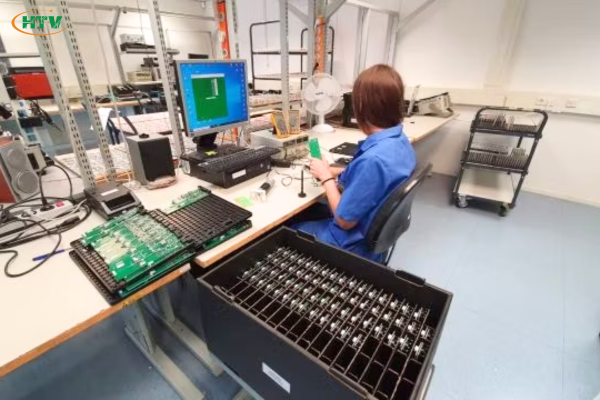

Tính Linh Hoạt Trong Quản Lý Chất Lượng

4. Xu Hướng Tương Lai Trong Thiết Kế PCB Cho Sản Xuất Tự Động

Thiết Kế Hướng Dữ Liệu và Kết Nối Số

Thiết kế PCB hiện nay đang tích hợp khả năng kết nối dữ liệu với hệ thống sản xuất thông minh như MES (Manufacturing Execution System), ERP.
Ví dụ: Bo mạch có mã QR hoặc barcode giúp truy xuất thông tin dễ dàng, phục vụ kiểm tra và bảo trì nhanh chóng.

Tối Ưu Cho Robot và AI

Thiết kế PCB đang hướng tới việc đồng bộ với khả năng học máy và robot lắp ráp để tự động hóa toàn diện.
Ví dụ: Một số nhà máy đã bắt đầu sử dụng AI để phân tích thiết kế PCB nhằm gợi ý bố cục linh kiện tối ưu cho máy robot xử lý nhanh hơn.

Hướng Đến Sản Xuất Xanh

Thiết kế PCB cũng đang được điều chỉnh để sử dụng ít vật liệu độc hại, giảm thiểu việc thải bỏ và dễ tái chế.
Ví dụ: Nhiều nhà sản xuất đã chuyển sang sử dụng vật liệu không chứa chì và sử dụng lớp mạ thân thiện với môi trường như ENIG (Electroless Nickel Immersion Gold).

Tương Lai Trong Thiết Kế PCB Cho Sản Xuất Tự Động

Kết Luận

Thiết kế PCB phù hợp với sản xuất tự động không còn là xu hướng, mà đã trở thành tiêu chuẩn bắt buộc đối với các doanh nghiệp muốn duy trì sự cạnh tranh trong ngành điện tử. Từ việc tối ưu pad hàn cho SMT, đảm bảo tương thích với AOI và SPI, cho đến việc áp dụng nguyên lý DFM – tất cả đều góp phần tạo ra một quy trình sản xuất hiệu quả, bền vững và tiết kiệm. Đầu tư vào thiết kế PCB chính là đầu tư vào năng suất và chất lượng lâu dài cho doanh nghiệp.
