Trong thời đại công nghiệp 4.0, khi các dây chuyền sản xuất trở nên ngày càng thông minh và tự động hóa, công nghệ đo lường và kiểm tra tự động hóa đã trở thành một thành phần không thể thiếu trong ngành điện tử. Với yêu cầu cao về chất lượng sản phẩm và sự phức tạp trong các quy trình sản xuất, các hệ thống đo lường và kiểm tra tự động không chỉ giúp đảm bảo chất lượng, mà còn đóng góp vào việc tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và nâng cao năng suất. Bài viết này sẽ đi sâu vào chi tiết các công nghệ đo lường và kiểm tra tự động hóa trong ngành điện tử, từ nguyên lý hoạt động, ứng dụng, cho đến lợi ích và thách thức mà nó mang lại.

1. Khái niệm và vai trò của công nghệ đo lường và kiểm tra tự động hóa

Công nghệ đo lường và kiểm tra tự động hóa là quá trình sử dụng các hệ thống tự động để thực hiện các nhiệm vụ đo lường và kiểm tra mà trước đây được thực hiện thủ công. Những hệ thống này có khả năng hoạt động liên tục, chính xác, và không chịu ảnh hưởng bởi các yếu tố chủ quan như sự mệt mỏi hay sai sót của con người.

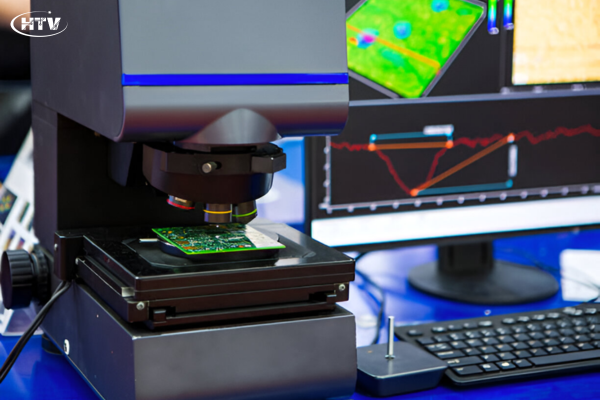

Công nghệ đo lường và kiểm tra tự động hóa

Vai trò quan trọng của công nghệ này bao gồm:

- Đảm bảo chất lượng sản phẩm: Các hệ thống tự động giúp phát hiện các lỗi sản xuất ở giai đoạn sớm, giảm thiểu khả năng sản phẩm lỗi đến tay khách hàng.

- Tăng năng suất sản xuất: Bằng cách tự động hóa quá trình kiểm tra và đo lường, các doanh nghiệp có thể giảm thiểu thời gian dừng máy và tăng tốc độ sản xuất.

- Giảm thiểu sai sót: Hệ thống tự động có khả năng thực hiện các phép đo chính xác cao, giảm thiểu sai sót do con người gây ra.

2. Ứng dụng của công nghệ đo lường và kiểm tra tự động hóa trong ngành điện tử

Trong ngành điện tử, công nghệ đo lường và kiểm tra tự động hóa có nhiều ứng dụng quan trọng, đảm bảo rằng các sản phẩm điện tử đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt.

Kiểm tra bảng mạch in (PCB)

AOI (Automated Optical Inspection): Sử dụng camera có độ phân giải cao và phần mềm xử lý hình ảnh để kiểm tra bảng mạch in. AOI có khả năng phát hiện các lỗi như thiếu linh kiện, hàn không đúng, sai lệch vị trí linh kiện, và các vết nứt trên bề mặt PCB. AOI thường được sử dụng sau quá trình hàn dán linh kiện (SMT) để đảm bảo rằng tất cả các linh kiện đều được gắn đúng vị trí và hàn chắc chắn.

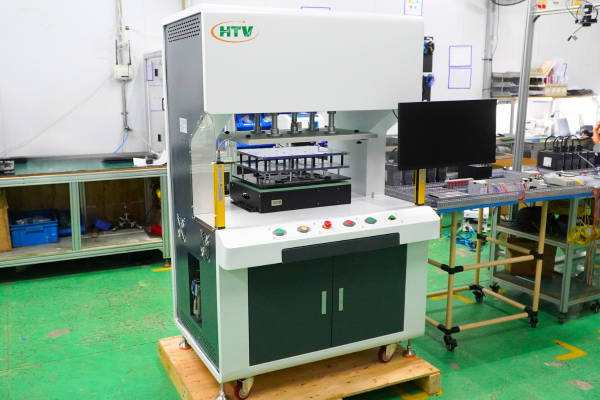

Kiểm tra bảng mạch in (PCB)

Kiểm tra kết nối điện tử

- Flying Probe Test: Đây là phương pháp kiểm tra linh hoạt cho PCB, sử dụng các đầu dò di động để kiểm tra các mạch điện mà không cần sử dụng các fixture phức tạp. Flying Probe Test có khả năng đo điện áp, điện trở, dòng điện, và kiểm tra tính liên tục của các kết nối trên PCB.

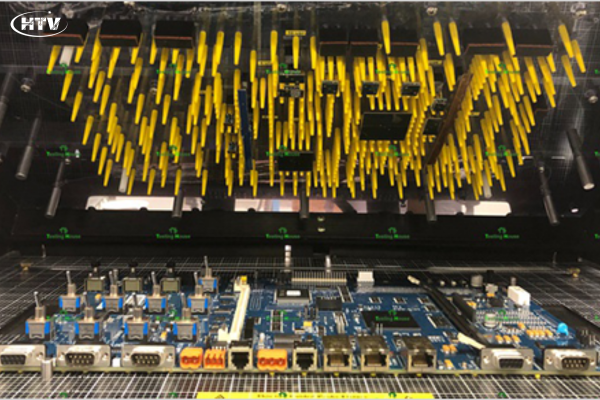

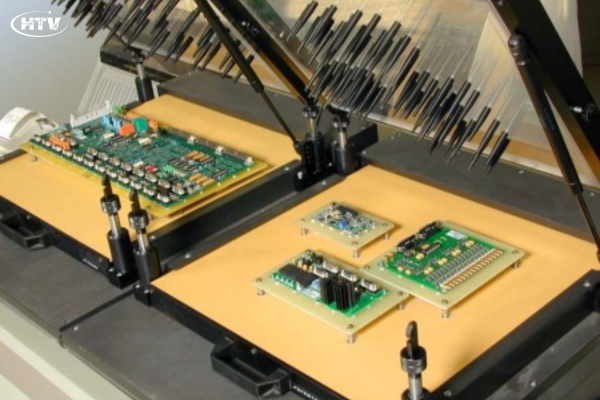

- In-Circuit Test (ICT): Đây là phương pháp kiểm tra chức năng của từng linh kiện trên PCB bằng cách sử dụng một hệ thống kiểm tra chuyên dụng. ICT giúp đảm bảo rằng tất cả các linh kiện đều hoạt động đúng chức năng trước khi sản phẩm được lắp ráp hoàn thiện.

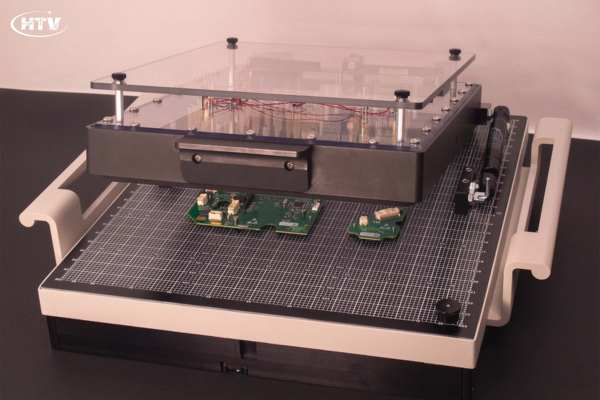

Kiểm tra kết nối điện tử

>>> Mua chân pin LEENO chính hãng

Đo lường thông số kỹ thuật của linh kiện

- X-ray Inspection: Sử dụng tia X để kiểm tra các kết nối hàn và cấu trúc bên trong của các linh kiện điện tử, đặc biệt là các linh kiện có mật độ kết nối cao như BGA (Ball Grid Array). X-ray Inspection giúp phát hiện các lỗi ẩn như hàn không đủ, hàn chập, hoặc các khuyết tật bên trong linh kiện.

>>> Đọc thêm Linh kiện bán dẫn

Kiểm tra độ bền và tuổi thọ sản phẩm

- Burn-in Test: Đây là quá trình kiểm tra sản phẩm điện tử bằng cách vận hành chúng ở điều kiện khắc nghiệt trong một thời gian dài để phát hiện sớm các lỗi tiềm ẩn. Burn-in Test giúp đảm bảo rằng sản phẩm có độ bền và tuổi thọ cao, đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt.

3. Lợi ích của việc áp dụng công nghệ đo lường và kiểm tra tự động hóa

Việc áp dụng công nghệ đo lường và kiểm tra tự động hóa mang lại nhiều lợi ích rõ rệt, giúp các doanh nghiệp trong ngành điện tử cạnh tranh hiệu quả hơn trên thị trường toàn cầu.

Độ chính xác cao: Các hệ thống tự động có khả năng đo lường và kiểm tra với độ chính xác cực kỳ cao, thường vượt trội so với phương pháp thủ công. Điều này đảm bảo rằng các sản phẩm điện tử đạt được chất lượng cao và đồng nhất, giảm thiểu rủi ro về lỗi sản phẩm.

Tăng năng suất và hiệu suất sản xuất: Với công nghệ tự động hóa, các quy trình đo lường và kiểm tra có thể diễn ra liên tục mà không cần dừng lại, từ đó tăng năng suất sản xuất. Điều này đặc biệt quan trọng trong các dây chuyền sản xuất quy mô lớn, nơi tốc độ là yếu tố quan trọng.

Giảm chi phí sản xuất: Dù đầu tư ban đầu vào các hệ thống tự động có thể cao, nhưng về lâu dài, việc giảm thiểu lỗi sản xuất và tối ưu hóa quy trình giúp tiết kiệm chi phí vận hành. Ngoài ra, chi phí cho nhân công cũng được giảm thiểu đáng kể.

Nâng cao khả năng cạnh tranh: Các doanh nghiệp áp dụng công nghệ đo lường và kiểm tra tự động hóa có khả năng cung cấp các sản phẩm chất lượng cao, đáng tin cậy và đáp ứng được các tiêu chuẩn khắt khe của thị trường toàn cầu, từ đó nâng cao vị thế cạnh tranh.

4. Các giải pháp công nghệ đo lường và kiểm tra tự động hóa phổ biến

Ngành điện tử đã phát triển nhiều giải pháp đo lường và kiểm tra tự động hóa khác nhau, mỗi giải pháp đều có ứng dụng và lợi ích riêng.

AOI (Automated Optical Inspection)

- Nguyên lý hoạt động: AOI là một công nghệ sử dụng hệ thống camera có độ phân giải cao và phần mềm xử lý hình ảnh để kiểm tra các bảng mạch in (PCB). Quá trình này hoạt động bằng cách chụp ảnh bề mặt của PCB và so sánh hình ảnh thực tế với một mô hình lý tưởng đã được lập trình sẵn. Hệ thống sẽ tự động xác định các điểm không khớp, như các linh kiện bị thiếu, lắp sai vị trí, hay các khuyết tật về mối hàn.

- Ưu điểm:

AOI có thể phát hiện các lỗi ngoại quan một cách nhanh chóng, giảm thiểu thời gian sản xuất bị gián đoạn.

Bằng cách phát hiện sớm các lỗi, AOI giúp giảm thiểu chi phí sửa chữa sau này, tránh việc phải loại bỏ hoặc tái chế các sản phẩm bị lỗi.

AOI không yêu cầu tiếp xúc vật lý với PCB, do đó không gây ra bất kỳ hư hỏng nào cho bảng mạch trong quá trình kiểm tra.

- Ứng dụng: AOI thường được sử dụng trong giai đoạn sau khi các linh kiện đã được hàn dán lên PCB (sau quá trình Surface Mount Technology - SMT). Nó giúp đảm bảo rằng tất cả các linh kiện đều được gắn đúng vị trí và không có lỗi nào ảnh hưởng đến hiệu suất của sản phẩm cuối cùng.

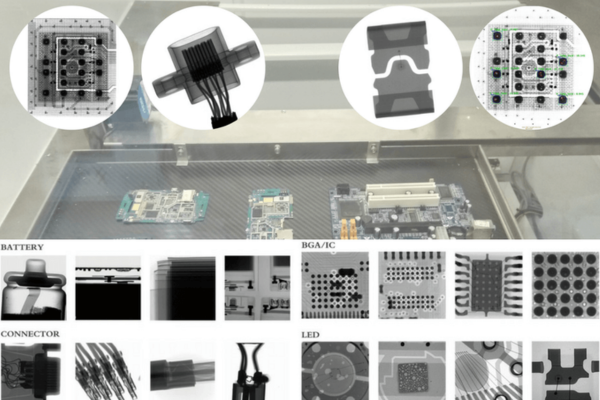

X-ray Inspection

- Nguyên lý hoạt động: X-ray Inspection sử dụng tia X để thâm nhập qua các lớp vật liệu và tạo ra hình ảnh bên trong của các linh kiện điện tử. Điều này cho phép kiểm tra các khuyết tật không thể nhìn thấy bằng mắt thường hoặc các phương pháp kiểm tra quang học khác. Hệ thống tia X có thể kiểm tra các kết nối hàn bên dưới bề mặt linh kiện, xác định các lỗi như hàn chập, hàn không đủ, hoặc các khuyết tật trong cấu trúc bên trong của linh kiện.

- Ưu điểm:

Khả năng thâm nhập của tia X cho phép phát hiện các lỗi nằm sâu bên trong, đặc biệt hữu ích cho các linh kiện có mật độ kết nối cao như BGA (Ball Grid Array) hoặc các thiết bị đóng gói tinh vi.

Kiểm tra bằng tia X là phương pháp không phá hủy, cho phép kiểm tra chất lượng sản phẩm mà không gây ra bất kỳ hư hỏng nào.

- Ứng dụng: X-ray Inspection thường được sử dụng trong việc kiểm tra các linh kiện BGA, nơi mà các kết nối hàn nằm dưới bề mặt và không thể kiểm tra bằng các phương pháp quang học thông thường. Nó cũng được áp dụng để kiểm tra các linh kiện có cấu trúc phức tạp hoặc trong các ứng dụng yêu cầu chất lượng cao và độ tin cậy của sản phẩm.

>>> Đọc thêm Công nghệ chế tạo vi mạch

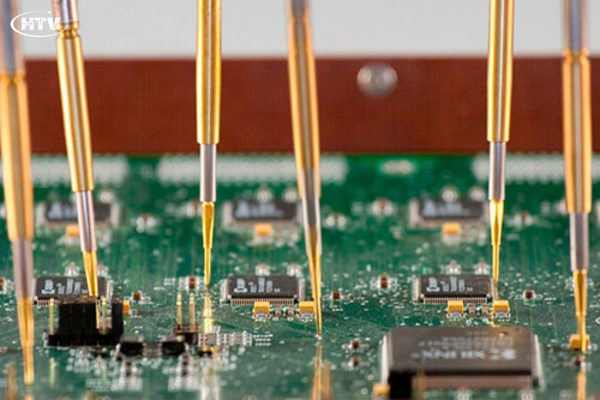

Flying Probe Test

- Nguyên lý hoạt động: Flying Probe Test sử dụng các đầu dò di động có khả năng di chuyển linh hoạt để tiếp xúc với các điểm kiểm tra trên PCB. Không giống như các hệ thống kiểm tra truyền thống cần phải thiết kế các fixture cố định cho mỗi loại PCB, hệ thống Flying Probe có thể thực hiện kiểm tra mà không cần đến các fixture này. Điều này cho phép kiểm tra nhanh chóng và chính xác các mạch điện và linh kiện trên PCB.

- Ưu điểm:

Flying Probe Test rất linh hoạt và không yêu cầu thiết lập phức tạp, thích hợp cho việc kiểm tra các sản phẩm mẫu hoặc sản xuất với số lượng ít.

Do không cần thiết kế và sản xuất fixture, phương pháp này giúp tiết kiệm chi phí đặc biệt là trong các giai đoạn thử nghiệm hoặc sản xuất quy mô nhỏ.

Hệ thống có khả năng thực hiện nhiều loại phép đo khác nhau, từ kiểm tra tính liên tục, điện trở, đến đo điện áp và dòng điện.

- Ứng dụng: Flying Probe Test được sử dụng rộng rãi trong việc kiểm tra các PCB phức tạp hoặc các sản phẩm có số lượng sản xuất nhỏ, nơi mà việc đầu tư vào fixture không khả thi. Nó cũng là lựa chọn lý tưởng trong giai đoạn phát triển sản phẩm khi cần thay đổi thiết kế thường xuyên.
