Chân pin ICT/FCT test probe là công cụ không thể thiếu trong việc kiểm tra bo mạch điện tử (PCB) trong các quy trình sản xuất và sửa chữa. Những lợi ích và cách chọn chân pin ICT/FCT test probe như thế nào?

Hãy cùng chúng tôi tìm hiểu rõ hơn trong bài viết này nhé.

1.Chân pin ICT/FCT Test probe là gì?

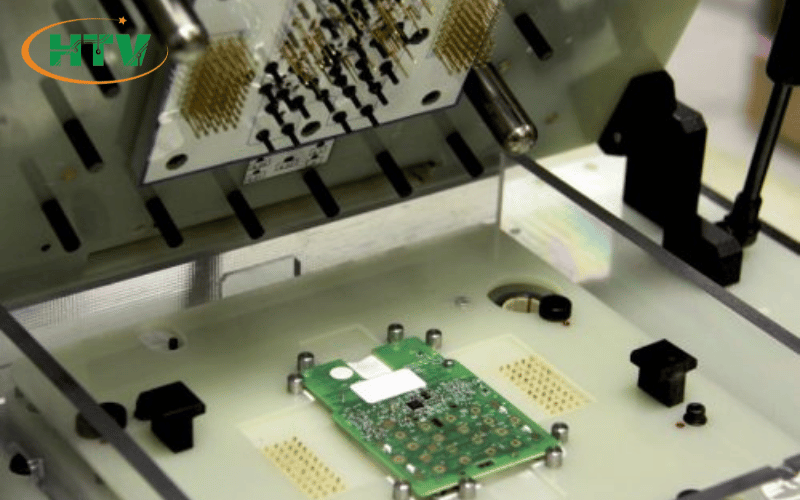

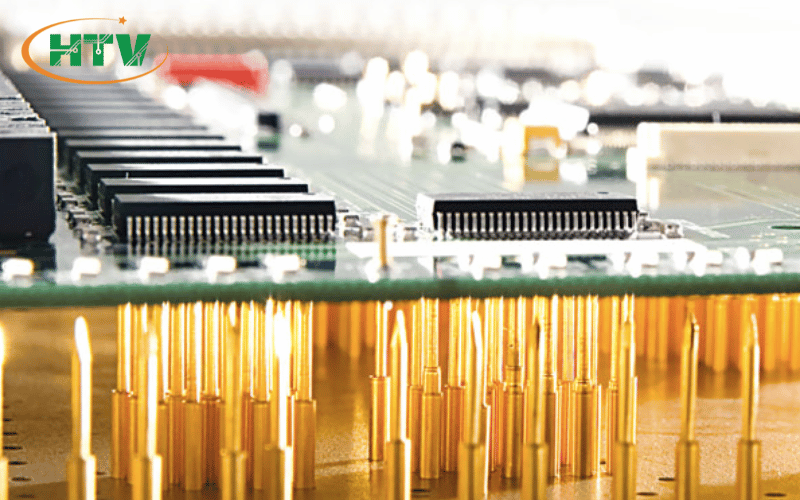

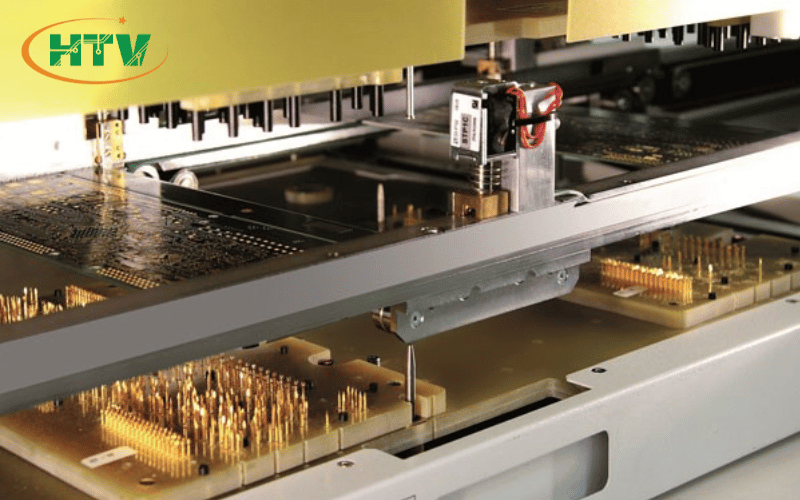

Chân pin ICT/FCT test probe là những đầu dò nhỏ, được sử dụng để tiếp xúc với các điểm kiểm tra trên bo mạch điện tử (PCB) trong các quy trình sản xuất và sửa chữa. Chúng đóng vai trò quan trọng trong việc đảm bảo độ chính xác và hiệu quả của quá trình kiểm tra, giúp nâng cao chất lượng sản phẩm và giảm thiểu chi phí.

Cấu tạo của chân pin ICT/FCT

- Phần đầu dò: Được chế tạo từ vật liệu dẫn điện tốt như đồng hoặc hợp kim, có độ chính xác cao để đảm bảo tiếp xúc chính xác với các điểm kiểm tra trên PCB.

- Phần thân: Làm bằng nhựa hoặc kim loại, có độ bền cao và chịu được nhiệt độ cao.

- Lò xo: Giúp tạo áp lực lên đầu dò, đảm bảo tiếp xúc chắc chắn với các điểm kiểm tra.

2.Chức năng của chân pin ICT/FCT test probe

- Kiểm tra tính liên tục: Đảm bảo các đường dẫn điện trên PCB được kết nối đúng cách.

- Kiểm tra đoản mạch: Phát hiện các điểm đoản mạch trên PCB. Đoản mạch là hiện tượng dòng điện chạy qua một mạch điện có điện trở rất thấp hoặc bằng 0, dẫn đến nguy cơ cháy nổ cao.

- Kiểm tra điện trở: Đo lường điện trở của các thành phần trên PCB.

- Kiểm tra dung lượng: Đo lường dung lượng của các tụ điện trên PCB.

- Kiểm tra chức năng: Đảm bảo các chức năng của PCB hoạt động chính xác.

Ngoài ra, chân pin ICT/FCT test probe còn có thể được sử dụng để

- Lập trình PCB: Nạp chương trình vào bộ nhớ của PCB.

- Xử lý lỗi: Xác định và sửa lỗi trên PCB.

- Thu thập dữ liệu: Thu thập dữ liệu về hiệu suất của PCB.

3.Lợi ích của việc sử dụng chân pin ICT/FCT test probe

- Độ chính xác cao: Chân pin được thiết kế với độ chính xác cao, đảm bảo tiếp xúc chính xác với các điểm kiểm tra trên PCB, giúp thu thập dữ liệu chính xác và đáng tin cậy.

- Hiệu quả cao: Việc sử dụng chân pin giúp tăng tốc độ và hiệu quả của quá trình kiểm tra, tiết kiệm thời gian và chi phí cho doanh nghiệp.

- Độ bền cao: Chân pin được chế tạo từ vật liệu cao cấp, có độ bền cao và có thể sử dụng trong nhiều lần kiểm tra.

- Dễ sử dụng: Chân pin dễ dàng sử dụng và thao tác, phù hợp với cả người mới bắt đầu.

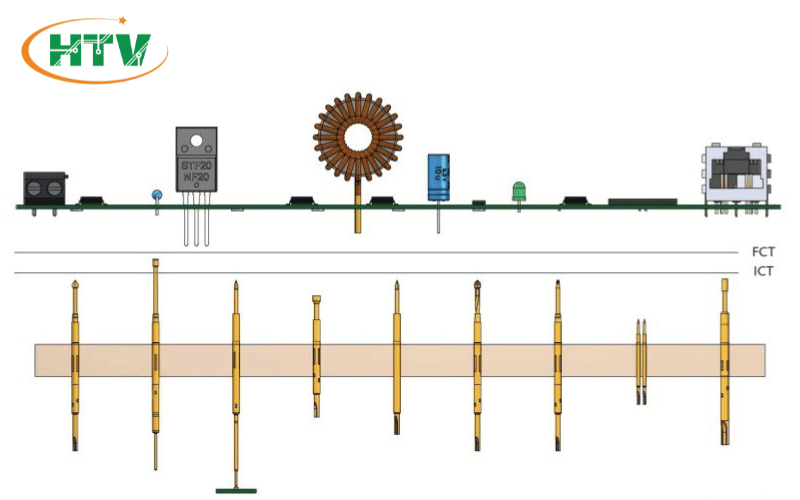

4.Cách chọn chân pin ICT/FCT test probe phù hợp

4.1.Chọn chân Pin ICT/FCT dựa vào hình dạng mối hàn

a) Mối hàn dạng Plate Pad

- Dễ dàng kiểm tra vì lượng chì bao phủ đồng đều.

- Chọn đầu probe ICT/FCT dạng nhọn để đảm bảo tiếp xúc chính xác.

b) Mối hàn dạng Arc Pad

- Độ khó trung bình do bề mặt phủ tương đối rộng.

- Chọn đầu probe ICT/FCT có dạng đầu và lực phù hợp.

c) Mối hàn dạng Oval Pad

- Dễ dàng kiểm tra với đầu probe dạng vương miện (răng cưa).

Lưu ý

- Kích thước pad đa dạng từ 0.3mm đến 0.8mm.

- Chọn đầu probe linh hoạt phù hợp với kích thước pad.

Tham khảo danh mục sản phẩm: LEENO PIN

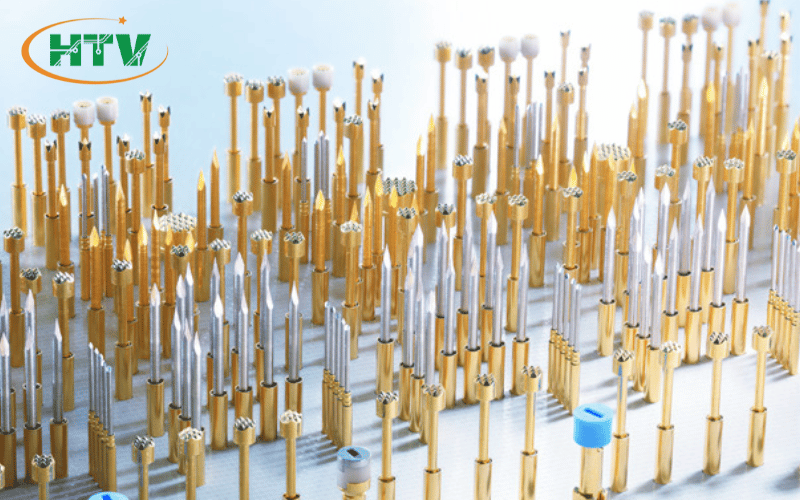

Mẹo chọn chân Pin ICT/FCT cho từng dạng mối hàn

- Mối hàn lớn (0.6mm – 24mil)

• Chọn đầu probe dạng nhọn (Cone Tip, 3-Side Pyramid Tip, Sharp Dagger).
• Hiệu quả cao, không lo hỏng mạch.

- Mối hàn nhỏ (0.3mm ~ 0.4mm)

• Chọn đầu probe dạng vương miện (4-Point Crown, 9-Point Serrated Crown).
• Tiếp xúc chính xác, hiệu suất đo cao.

- Mối hàn dạng Finger

• Chọn đầu probe dạng tròn hoặc nhọn.
• Đảm bảo tiếp xúc trực tiếp, hiệu quả tốt.

4.2.Chọn chân Pin ICT/FCT cho lỗ Via

Lỗ Via không có miếng dán thiếc

• Sử dụng đầu probe dạng nhọn.

Lỗ Via được lấp bằng thiếc hàn

• Chọn đầu probe dạng 90 hoặc 120 độ.

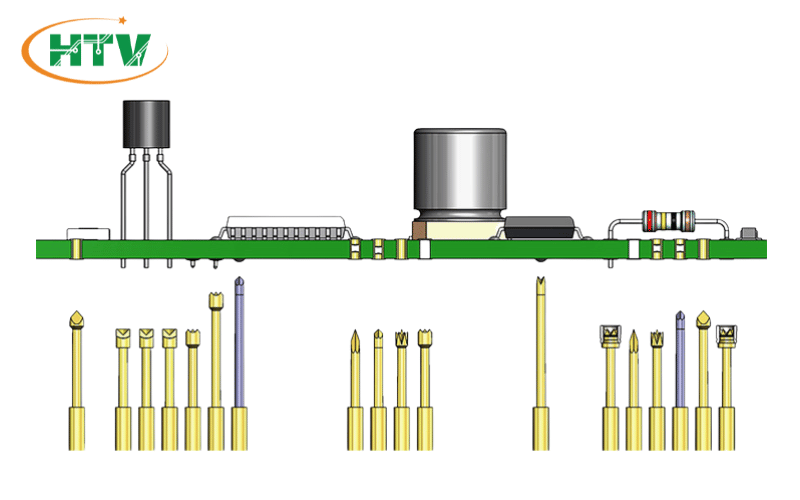

4.3.Chọn chân Pin ICT/FCT cho chân cắm DIP

- Tránh sử dụng đầu probe dạng CUP

- Lựa chọn tốt hơn

• Đầu probe dạng vương miện (6 bladed-crown, 7 blade crown hoặc lotus head).
• Đầu probe dạng nhọn (cẩn thận nguy cơ đo lệch hoặc gây thủng mạch).

Tham khảo danh mục sản phẩm: INGUN PIN

5.Lưu ý các lựa chọn Chân pin ICT/FCT test probe

Trên đây chỉ là hướng dẫn chung, việc lựa chọn Chân pin ICT/FCT test probe phụ thuộc vào nhiều yếu tố, bạn cũng có thể tham khảo thêm ý kiến của nhà cung cấp PCB hay nhà cung cấp thiết bị kiểm tra để chọn lựa chân pin phù hợp.

Ngoài ra việc lựa chọn chân pin ICT/FCT không chỉ mỗi việc lựa chọn chân pin phù hợp với nhu cầu và mục đích sử dụng mà còn phụ thuộc vào tài chính của bạn cũng như nên chọn địa chỉ mua chân pin uy tín và có hiểu biết về cấu tạo, công dụng và chức năng của chân pin để giúp chúng ta lựa chọn được chân pin phù hợp mà không gây lãng phí thời gian và chi phí.

Qua bài viết này, chúng tôi hi vọng bạn sẽ tham khảo thêm được thông tin để lựa chọn Chân pin ICT/FCT test probe phù hợp với mục đích và nhu cầu sử dụng của bạn.
